水表的電源一般由水表自行供給，這就對水表的功耗提出了苛刻的要求。國際規定，智能水表的靜態電流應該小于30μA，實際中水表廠商都把該指標控制在10μA以?xún)?nèi)（使用干簧管傳感器時），保證工作時間大于6年以上才算合格。NEC帶LCD控制功能的8位微控制器以其低功耗、高性能等優勢，成為水表微控制器的優質選擇。
1 NEC山梨MR和Renesas MCU水表方案

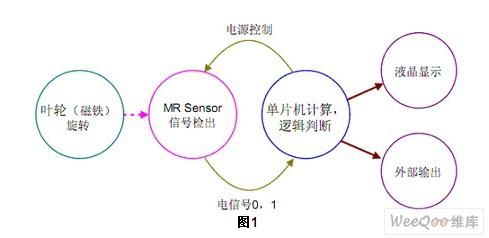

該方案的工作原理為：在葉輪上裝上磁鐵，由磁場感應器（MR Sensor）感知出葉輪的旋轉。磁場感應器（MR Sensor）把磁場信號轉變成電信號，再由單片機進行計量的加法或減法運算，運算值由液晶顯示或?qū)ν獠枯敵�。如圖1所示

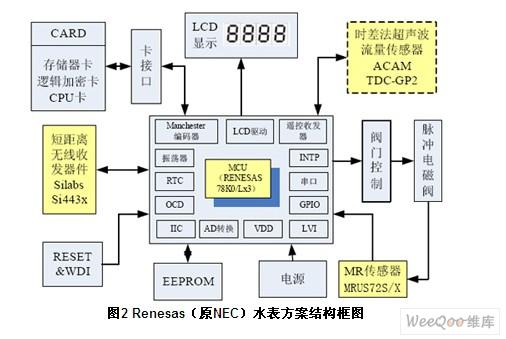

方案結構框圖如下：
2 Renesas MCU——78K0/Lx3微控制器介紹
Renesas電子78K0/Lx3微控制器是高性能8位通用微控制器，采用原NEC電子的78K0內核，有48Pin～80Pin的多種封裝，內置4Com/8Com模式的LCD驅動，可以驅動的LCD段數高達288段。
●LCD驅動器
大可實現36*8段位控制，共有6種顯示模式供選擇，內/外部分組電壓。
●CSI通訊模塊1~2
可與IC卡接收器、短距離無線收發器、超聲波流量傳感器進行通訊
●豐富的比較/觸發定時器
采集流量傳感器信號并精確計算出流量
●EEPROM模擬功能
通過flash的數據燒寫及特殊的管理方式代替EEPROM對重要數據進行存儲
●振蕩電路
78K0/Lx3微控制器內置高精度8MHz振蕩電路，并且可以通過寄存器去控制內部振蕩電路的快慢。對于不需要實時時鐘的水表，可以節約成本，加快軟件開發進度。如果需要使用RTC，則需要外接32.768kHz的振蕩器，可以輕松實現階梯復費率水費。
●功耗
78K0/Lx3低于1μA的靜態功耗可以有效延長電池使用壽命，而且有利于提高系統的穩定性和抗干擾性。1.8V～5.5V的工作電壓可以 大限度的使用電池能量。內置的16級LVI模塊更是免去了客戶的后顧之憂，隨時監測電池電壓，一旦發現電池電壓下降過限，就立即通知用戶并存儲關鍵數據。NEC電子水表方案是卡表方案，支持多種讀寫卡，通過卡座使用IIC協議與微控制器通訊。微控制器采用78K0/Lx3，帶LCD顯示控制功能，在功耗方面，通過各種節電措施，整機達到3.8μA的超低功耗。 |
